银行网点UPS供电系统的规划与选型

银行网点分支机构分布较广，遍布在居民区、工业区和城乡结合处，电网环境十分复杂。供电稳定性差，不仅是断电、电压跌落、过压等易察觉的问题，还有浪涌、频率偏移、谐波影响、雷击等问题频繁发生，轻则给网络数字传输造成误码、影响数据传输速率，重则导致网络设备、服务器、终端设备的损坏，给用户数据造成缺失，引发不可估量的损失。同时频繁的宕机也会对客户办理业务造成不便，不利企业形象提升。提升整个银行网点的供电质量变得尤为重要，只有UPS提供的高可靠、高精度的纯正弦交流电才能支撑各银行网点业务平台的正常运行。

1 、供电方案选择

根据《民用建筑电气设计规范》(JGJ/T16-2008)规定银行网点主要业务用计算机系统电源为一级负载，所以必须采用UPS供电，同时配置柴油发电机。UPS一般选用集中供电模式，即配置一台足额的UPS，集中对重要设备进行供电，UPS供电对象包括服务器、各营业窗口(终端、*打印机)、网络设备、安防系统(闭路监控、出入口控制系统)、报警系统、流水打印机、ATM取款机。

2 、 UPS容量选择

根据UPS的负载功率特性，一般UPS容量是按视在功率(单位:kVA)计算，实际按输出有功功率(单位:kW)计算，两者之间的关系是:输出有功功率(kW)=视在功率(kVA)×负载功率因数，一般负载功率因数为0.7或0.8。因为上述所有负载工作时，均不是呈纯阻性，必须同时满足有功功率和无功功率两个需求才能正常工作，而不是单一满足有功功率即可。所以UPS必须同时提供有功功率和无功功率，因此UPS容量=负载总功率(kW)÷负载功率因数。考虑随着网点业务的扩展需求，UPS容量应考虑一定的裕量，以响应未来的需求，一般UPS选型容量推荐按实际需求容量的1.25倍进行选择。综上所述，UPS选型容量=1.25×(负载有功功率÷负载功率因数)。

3 、 UPS选型

由于银行网点一般地处居民区、城乡结合处或工业区，采用租用普通店面经营。不具备双路交流电源供电，甚至没有三相电供应，只能采用单一回路的220V AC供电，但是一般配备有柴油发电机，采用手动切换。结合供电环境特点，考虑UPS必须具备如下特性：

(1)采用单进单出，双变换在线式工作模式，在线式UPS具有输出电压精度高、市电与电池供电零切换时间等优点，符合网点设备对电源的要求。

(2)输入电压范围宽。UPS的输入电压范围越宽，不仅能更适用于电压波动的区域，还可以减少电池的放电次数，延长电池寿命。

(3)输入频率范围宽。银行网点的电力环境一般频率漂移较频繁，频率范围宽的UPS，能更好地适应环境。同时由于柴油发电机工作时，一般频率抖动较大，UPS输入频率范围宽，使其更好地与发电机匹配，减少整流器频繁启动对发电机的冲击。

(4)输入功率因数高。UPS对于电网和发电机而言不是纯线性负载，而是以脉冲电流的形式向电网吸取能量。UPS输入功率因数越高，对输入配电要求的空气开关配比、对配电及发电机的配比要求就越小，因此应选择输入功率因数大的UPS。

(5)输入电流谐波低。所有的UPS工作时都会产生谐波。谐波会加大导线的趋肤效应，造成导线发热、熔丝熔断、空开误动作，同时还会干扰周边设备的正常工作。因此UPS谐波越小越好。

(6)占用空间小。由于银行网点空间较小，因此要求UPS所占空间越小越好。最好能根据需要选择机架式或者立式安装。

(7)UPS应提供多种保护功能，至少包括输入过电压、输入浪涌、过载、短路等保护。

(8)集中监控。由于各网点分布较广，彼此间及与监控中心距离较远，现场工作人员较少，且对UPS了解不深，因此UPS操作界面一定要人性化。同时要求UPS具备可远程网络化监控功能，允许监控中心工程师通过远程监控终端直接访问UPS，查阅UPS运行状态及故障信息，实时掌控各网点UPS的运行状况，保证网点供电安全。

4  、某系列UPS的功能和特点

(1)双变换在线式，完全过滤并消除输入电源端的所有突波及干扰噪声，由UPS供应纯净的正弦波给用户负载，并保证在市电掉电或恢复供电时，输出电压的中断时间为零，保障网点各重要设备安全运行。

(2)采用超薄设计，适用于19英寸标准网络机柜，容量为10kVA，仅占用3U机架空间，同时支持立式放置，满足现场多种摆放要求。人性化设计，具有转角功能，LCD控制面板可依放置位置的不同，调整到最佳角度。

(3)采用高频整流+PFC功率因数校正技术，使UPS具备输入功率因数高、输入谐波低等特点，降低对电网的干扰影响，使UPS工作时更加环保。

(4)宽广的输入电压范围，UPS可在100～156V范围内，负载能力随电压幅值从50%～100%线性递增。从156～300V可全载工作，UPS实际使用过程中均不会满载工作，一般是规划容量的80%。因此，UPS能够获得更宽的输入电压范围，减少电池放电次数，延长电池寿命。

(5)宽输入频率范围设计，UPS满足45～70Hz频率范围工作，满足50/60Hz市电频率范围供电要求。同时使UPS更好地适应发电机的频率摆动，减少电池放电时间，延长电池寿命。

(6)整机效率高(<91%)，比传统工频UPS的效率提高约5%，一年可节省数千度电，3～5年内即可收回主机购置成本。

(7)内设过电压保护环节，当电压超过300V时，UPS内置过压保护电路，能够自动关闭UPS整流器工作，并切换至电池供电状态，避免因为电网波动较大时造成UPS故障。

(8)防雷击保护强，UPS输入侧、输出侧内置相当于有ClassD级防护电路，符合国际雷击保护标准IEC1000-4-5与IEEE C62.41等级要求。全天候雷击突波保护，提供设备免于自然雷击或突波之危害，阻绝自然雷击或突波之危害。

(9)人性化LCD使用界面，控制面板可依放置位置不同，调整到最佳角度，操作简单，信息一目了然，触控式按键，清晰易懂的LED及LCD界面，可完整显示UPS状态、负载、电池容量、电池更换指示等详细信息，并可在电池寿命终止前提醒使用者进行电池更换;降低因电池寿命终止造成的系统失效风险。

(10)短路保护设计，可提供精密仪器设备最佳保护，UPS输出发生短路时，UPS将自动停止电压输出，在短路事件消除后，UPS会自动检测启动，继续由逆变器正常供电。

(11)扩容并机功能，该系列UPS支持“1+1”并机，满足客户对未来容量增长的需求，或对系统安全可靠性提升的需求。

(12)内建SNMP插槽，使本地UPS连接SNMP卡后，可以通过HTTP与SNMP协议通信，使网管人员容易监管UPS;提升UPS远程监控管理。同时通过专用的监控软件，可以实现整个UPS的网络化监控，满足管理人员对整个网点UPS供电状态的实时掌控。

5  、结束语

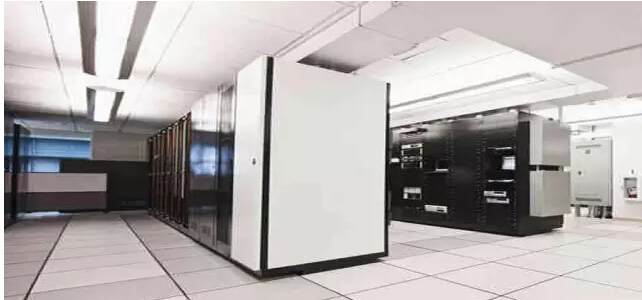

UPS属于银行IT设备环境的重要基础设施，已遍布核心数据中心、数据备份中心以及各城市的银行网点，为整个银行数据安全保驾护航。
